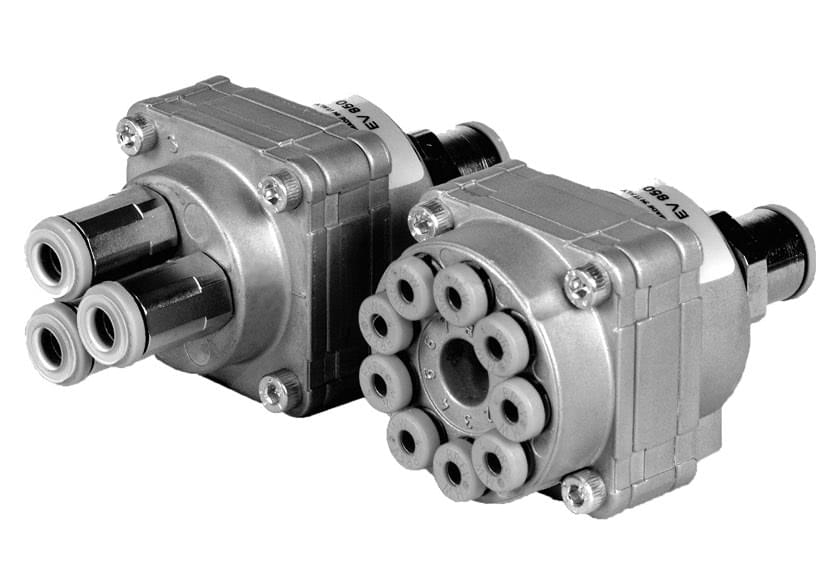

Série 850 (MATRIX)

As eletroválvulas pneumáticas da Série 850 são do tipo 2/2 NF.

A sua modularidade representa a inovação nesta Série. Nove obturadores independentes com alimentação pneumática comum e com saídas separadas ou tomadas assembladas para incrementar a caudal. O tempo de resposta, em milissegundos, é independente do valor de caudal e a sua vida útil é superior a 500 milhões de ciclos.

A Série é adequada para mudar o caudal passante (até nove etapas numa única versão de saída), transformando um simples 2/2 numa eletroválvula, com taxa de caudal proporcional e repetibilidade absoluta. Além disso, ao combinar diferentes técnicas de controlo (por exemplo, NMP e PNM), a taxa de caudal pode variar em linearidade. Devido à disponibilidade do tipo de controlos de aceleração, os recursos dinâmicos são ainda mais aprimorados. Consequentemente, o tempo de resposta para eletroválvulas standard com controlo de 24 VDC resulta abaixo de 5ms na abertura e abaixo de 2ms no fecho, enquanto a frequência máxima de funcionamento é de 200Hz. O tempo de resposta da eletroválvula com controlo de aceleração, tanto na abertura quanto no fecho, é inferior a 1ms. A frequência máxima de funcionamento é de 500Hz.

Além das características de alta velocidade, as eletroválvuas da Série 850 apresentam valores de caudal de 1620 dm3/min (ANR), com uma pressão de alimentação de 0 a 8 bar.

Vantagens:

  • Dimensão compacta
  • Alto diâmetro do canal e caudal
  • Tempos de resposta curtos
  • Insensibilidade à frequência de trabalho e às vibrações
  • Baixa potência absorvida
  • Precisão, repetitividade e flexibilidade
  • Longa vida útil

Aplicações:

  • Dispositivos de controlo de pressão e caudal
  • Sistemas de posicionamento
  • Sistemas de seleção
  • Sistemas de dosagem
  • Sector biomédico e de medida

Materiais:

  • Corpo e flanges em Al
  • Vedantes em NBR
