Juntas Rotativas para Máquinas-Ferramenta (DEUBLIN)

As juntas rotativas DEUBLIN servem para introduzir de forma estanque óleo de corte, liquido refrigerante, ar ou MQL (Minimum Quantity Lubrification) a um elemento rotativo da máquina.

As Séries 1129 e 1139 da DEUBLIN estão equipadas com anéis de vedação que se separam durante o funcionamento sem líquido de corte, pelo que não se desgastam quando a trabalhar a seco. Os anéis do racord giratório voltam a unir-se, automática e hermeticamente, quando volta a existir uma pressão suficiente, ao circular de novo o liquido de corte. Este efeito na junta, é conseguido por meio da utilização de uma membrana elastómera, patenteada, que faz com que os anéis de vedação da junta, fechem apenas no caso de haver fluxo de refrigerante com a pressão suficiente. Podem trabalhar a elevadas rotações (até 24.000 rpm) e pressões (até 140 bar), visto que:

  • Não precisam de rolamentos;
  • No seu desenho previu-se que o rotor seja parte do eixo da máquina, evitando-se, desta forma, vibrações a altas rotações;
  • O anel de vedação oscilante da junta rotativa, compensa automaticamente qualquer desalinhamento, o que facilita a sua instalação;
  • Devido à sua montagem, eliminam-se as possíveis cargas radiais exercidas pelos tubos flexíveis.

Outra vantagem da Série 1139 da DEUBLIN, é poder trabalhar também com ar lubrificado, à pressão.

As Séries 1109 e 902 da DEUBLIN vêm equipadas com vedantes que estão separados uns dos outros durante o seu funcionamento a seco.

loading...

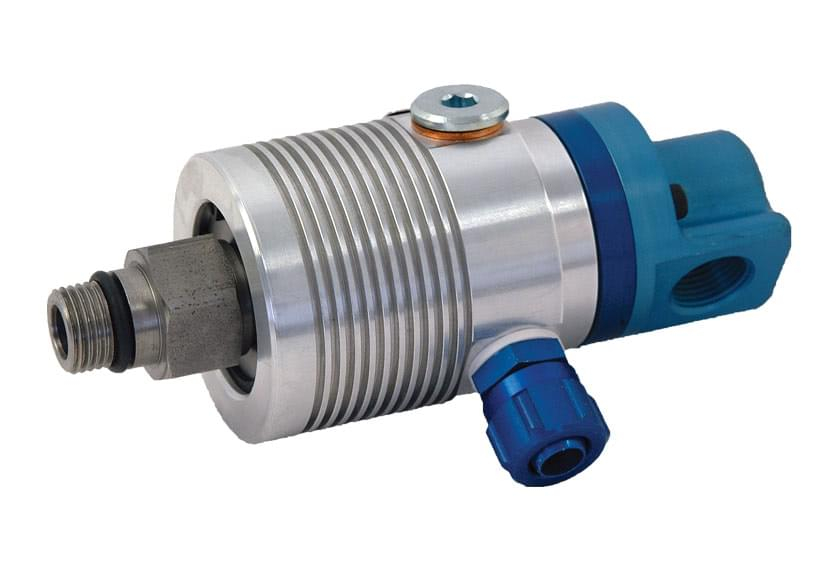

  • Deublin series 1009 rotating unions
